مبدأ عمل مطحنة ريموند: تحقيق أقصى عائد ممكن

إن مبدأ العمل الأساسي لمطحنة ريموند، وبصراحة تامة، هو استخدام القوة الطردية المركزية لجعل أسطوانة الطحن الدوارة عالية السرعة تضغط على حلقة الطحن الثابتة من أجل الطحن، مع الاعتماد في الوقت نفسه على نظام شبكة الهواء الداخلية لنفخ المادة المسحوقة إلى المصنف من أجل الفرز. إن فهم هذا المبدأ يحدد بشكل مباشر إنتاج المسحوق اليومي وجودة المسحوق النهائي في مصنعك. يقوم العديد من مديري المصانع بتطبيق الإعدادات الافتراضية للمصنع مباشرةً، مما يؤدي إلى خسارة تتراوح بين 15% و20% من السعة المحتملة. في الواقع، طالما أنك تراقب متغيرين - استقرار التغذية وحجم الهواء ذي الضغط السلبي - يمكنك استغلال السعة القصوى لهذا الجهاز. دعونا نحلل مبدأه الميكانيكي ونقدم لك إطار عمل عملي يمكن استخدامه مباشرة لزيادة الإنتاج.

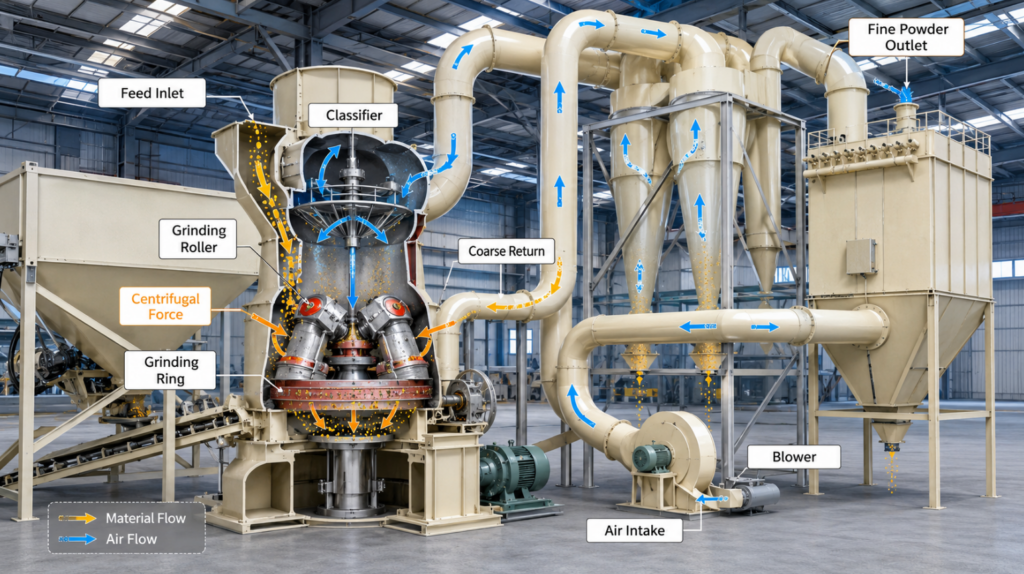

التفكيك الشامل: كيف تعمل مطحنة «رايموند»؟

إن فهم منطق التشغيل الفعلي داخل حجرة الطحن يمكن أن يساعدك على تجنب معظم العمليات غير القانونية. وتعد عملية إنتاج المسحوق بأكملها، في جوهرها، دورة مغلقة تتألف من “الدحرجة الميكانيكية” بالإضافة إلى “التصنيف الهوائي».

منصة الدوران بالطرد المركزي

يدور المغزل بسرعة عالية، حيث يعمل إطار «زهرة البرقوق» والمعلق على مجموعة الأسطوانات بشكل متزامن. وتدفع القوة الطردية المركزية أسطوانات الطحن إلى الخارج، مما يؤدي إلى احتكاكها بقوة بحلقة الطحن الثابتة. في هذه اللحظة، تقوم شفرة الجرافة الخاصة المثبتة على الهيكل بجرف المواد الخام (مثل الحجر الجيري أو الجبس أو الباريت) ودفعها مباشرةً إلى الفجوة الموجودة بين أسطوانة الطحن وحلقة الطحن. وتحت تأثير قوة التكسير المستمرة والهائلة هذه، يتم تكسير الخام الخام إلى مسحوق ناعم.

مرحلة تصنيف شبكة الرياح وتدفق الهواء

يحدد حجم الهواء توزيع المسحوق النهائي. بعد تكسير المادة، تبدأ المنفاخ الموجود في الجزء السفلي في نفخ الهواء داخل آلة الطحن. وسيقوم هذا التيار الصاعد بنفخ المسحوق المطحون حديثًا حتى يصل إلى جهاز الفرز (المصنف) الموجود في الجزء العلوي من الآلة. تدور شفرات فاصل المسحوق باستمرار، وعندما تصادف جزيئات خشنة غير مطابقة للمواصفات، يتم إعادتها مباشرةً إلى حجرة الطحن ليتم طحنها مرة أخرى. ومع ذلك، فإن المسحوق الناعم الذي يفي بالمعايير يمر بسلاسة عبر الشفرات، وينتقل عبر أنبوب تدفق الهواء حتى يصل إلى المجمع الحلزوني، ثم يستقر ليصبح المنتج النهائي.

قانون الإنتاج في الإمارات العربية المتحدة: يرشدك إلى كيفية زيادة الطاقة الإنتاجية بمقدار 20%

يواجه العديد من الميكانيكيين والمشغلين الميدانيين مشكلة مشتركة، وهي: اضطرارهم إلى انتظار توقف الآلة قبل الشروع في أعمال الصيانة. وفي الواقع، يُعد التحسين الديناميكي العامل الأهم في زيادة الإنتاج. وقد قمنا بتلخيص مجموعة من قواعد O.A.E. (التشغيل، تدفق الهواء، المعدات)، وهي إطار عمل تقني صارم للغاية مصمم لزيادة إنتاجكم من آلات «رايموندز».

التشغيل (التشغيل): التحكم في “سماكة طبقة المواد”

يمكن أن يمنع الحفاظ على طبقة مادة مناسبة (طبقة عازلة من المادة) حدوث طحن جاف يتسم بـ“تلامس الحديد بالحديد” بشكل مباشر بين أسطوانة الطحن وحلقة الطحن. يجب أن تتوافق المواد التي يقدمها المشغل مع سعة الطحن الحالية للآلة. إذا كانت كمية التغذية قليلة جدًا، فستتذبذب الآلة بشكل جنوني وقد تؤدي حتى إلى تلف حلقة الطحن مباشرةً. أما إذا كانت كمية التغذية مفرطة، فستتراكم طبقة سميكة من طبقة المواد في قاع الآلة، مما سيؤدي إلى إزالة كل قوة الصدم لأسطوانة الطحن. ولن تنخفض كفاءة الطحن فحسب، بل سيتم أيضًا انسداد مجرى الهواء. بعد الاستماع إلى النصيحة، قم بتركيب مغذي وزن أوتوماتيكي مباشرةً في الجزء الأمامي لتثبيت حمل التغذية المستمرة تمامًا.

تدفق الهواء (Airflow): تحقيق التوازن بين المروحة وجامع الهواء الحلزوني

يحدد فتحة باب المنفاخ بشكل مباشر عدد الميكرونات في المسحوق الخاص بك. يجب أن يعمل نظام شبكة التهوية بأكمله في حالة “الضغط السلبي”، وذلك لضمان عدم تسرب الغبار ونقل المادة بسلاسة. يجب عليك مراقبة مجرى الهواء المتبقي — فحرارة الاحتكاك الناتجة عن الماكينة وتبخر الماء من المادة ستنتجان غازًا زائدًا، والذي يجب تصريفه عبر كيس مجمع الغبار. بمجرد انسداد الكيس القماشي، سيتحول الضغط داخل النظام إلى “ضغط موجب”، وسيتوقف ضخ المنفاخ على الفور، وسيتوقف إنتاج الخط بأكمله مباشرةً.

المعدات (المعدات): معايرة الشفرة والفجوة

إذا تم طحن الشفرة بشكل مسطح، فلن تدخل المادة إلى منطقة الطحن على الإطلاق. لقد قمنا بقياس البيانات في الموقع. طالما أن معدل تآكل شفرة الجرافة يصل إلى 30%، فإن إجمالي الإنتاج يمكن أن ينخفض إلى 18%، لأن أسطوانة الطحن تعمل ضد حلقة الطحن الفارغة معظم الوقت. تذكر أنه يجب فحص الشفرة كل 72 ساعة. بالإضافة إلى ذلك، يجب سد الفجوة بين شفرة فاصل المسحوق والغلاف، وإلا فإنه بمجرد تسرب الجسيمات الخشنة إلى الداخل، ستتلف الدفعة الكاملة من منتجات المسحوق الناعم في جهازك 1 تمامًا.

الأعراض	السبب الميكانيكي	حل فوري
ينخفض إنتاج الطحن بشكل ملحوظ	يؤدي تآكل شفرة المجرفة إلى انخفاض كفاءة تغذية المواد؛ حيث تفشل الشفرة المتآكلة في دفع المواد إلى منطقة الطحن	افحص شفرة المجرفة واستبدلها عندما يصل التآكل إلى الحد الموصى به
تدور أسطوانة الطحن مقابل حلقة طحن فارغة	يصبح سطح الشفرة مسطحًا بسبب التآكل المفرط، مما يمنع دخول المواد بشكل سليم	استعادة شكل الشفرة أو تركيب شفرة جديدة معايرة
ينخفض إنتاج المسحوق بما يصل إلى 18%	يصبح تدفق المواد داخل حجرة الطحن غير مستقر بسبب ضعف أداء الشفرات	افحص حالة الشفرة كل 72 ساعة واضبط فترات الصيانة
تظهر جسيمات خشنة في المسحوق النهائي	الفجوة المفرطة بين شفرة المصنف والغلاف تسمح للجسيمات غير المؤهلة بتجاوز عملية الفصل	اضبط الفجوة بين شفرة المصنف والهيكل وفقًا للتفاوت المحدد
تصبح جودة المسحوق النهائي غير متسقة	لا يستطيع الفاصل الفصل الفعال بين الجسيمات الدقيقة والجسيمات الخشنة	أعد ضبط فجوة الفاصل وتحقق من تدفق الهواء وأداء التصنيف
تصبح كفاءة الطحن غير مستقرة	يؤدي الوضع غير الصحيح للشفرة أو الفجوة بين الفاصل إلى تعطيل تدفق المواد داخليًّا	إجراء فحوصات محاذاة الشفرات وضبط إعدادات الفجوة بدقة

الحفرة التي وقع فيها المطلعون: سر لن يُذكر أبدًا في التعليمات.

لن يقتصر دليل المصنع على تعليمك كيفية تجميع الآلة فحسب، بل لن يطلعك على المزالق العملية التي قد تؤدي إلى تدمير الطاقة الإنتاجية. وفيما يلي الدروس التي استخلصها المخضرمون في هذا المجال ممن لديهم خبرة عملية.

وهم التغذية الشديدة

لا تظن أن زيادة سرعة صب المواد في القادوس ستؤدي إلى زيادة الإنتاج. فالإفراط في التغذية لن يؤدي إلا إلى انسداد حجرة الطحن، وقطع التيار الصاعد للمروحة، وفي النهاية سيؤدي مباشرةً إلى تشغيل نظام الحماية من الحمل الزائد للمحرك الرئيسي، مما يؤدي إلى توقف الماكينة بأكملها على الفور. الطريقة الصحيحة هي مراقبة مقياس التيار الكهربائي للمحرك الرئيسي والحفاظ على شدة التيار ضمن نطاق التشغيل المقنن المحدد من قبل الشركة المصنعة.

الرطوبة المادية التي لم تؤخذ في الحسبان

ما دام محتوى الرطوبة في المواد الخام يتجاوز 6%، فإن محتويات الآلة ستتكتل بالتأكيد لتشكل كرة. وسيلتصق المسحوق الرطب بحلقة الطحن، ويغطي شفرات الفاصل، بل ويؤدي إلى انسداد فتحة التفريغ المخروطية لمجمع الفصل الحلزوني. وستؤدي درجة الحرارة المرتفعة الناتجة عن الطحن إلى تحويل هذه المياه إلى بخار ماء، والذي يختلط بالمسحوق ويتحول مباشرةً إلى طين. لذلك، في حالة المواد ذات المحتوى المائي العالي، يجب تركيب المجفف قبل دخولها إلى مطحنة ريموند.

أسئلة شائعة (FAQ)

ما هو الحد الأقصى لحجم المواد المُغذية في مطحنة «رايمونغ» القياسية؟
تتطلب النماذج التقليدية أن تتراوح أحجام المواد المدخلة بين 15 مم و30 مم. فإذا أدخلت حجرًا كبيرًا يزيد حجمه عن 30 مم، فلن يؤدي ذلك إلى تحطيم الشفرة فحسب، بل سيتسبب أيضًا في اهتزاز هيكل الآلة بأكمله اهتزازًا عنيفًا. قبل إدخال المواد إلى المطحنة، يُفضل استخدام كسارة فكية لإجراء عملية تكسير أولي.

كيف يمكن ضبط سماكة مسحوق طحن الرايون؟
يعتمد الأمر بشكل أساسي على محول التردد لضبط سرعة جهاز الفرز (المصنف). فكلما زادت السرعة، زادت حجم الجسيمات التي لا يمكنها المرور، وزادت دقة المسحوق الناتج؛ وكلما انخفضت السرعة، تمكنت الجسيمات الأكثر خشونة قليلاً من المرور.

لماذا تهتز مطحنة «رايموندميل» الخاصة بي بهذه الشدة؟
تُعزى الاهتزازات الشديدة أساسًا إلى تكسر المواد داخل حجرة الطحن. فبدون وجود المواد كطبقة عازلة، تصطدم أسطوانة الطحن الثقيلة بحلقة الطحن الفولاذية بقوة مباشرةً. في هذه الحالة، قم بزيادة كمية التغذية بسرعة، أو أوقف الآلة فورًا للتحقق مما إذا كانت أسطوانة الطحن قد تعرضت للتآكل.

ما الفرق بين مطحنة «رايموندو» والمطحنة الكروية؟
تقوم مطحنة «رايموندز» بسحق المواد الموجودة على الحلقة بواسطة أسطوانات طحن تعمل بالطرد المركزي، وهي مناسبة لمعالجة المعادن غير المعدنية التي تقل صلابتها على مقياس موس عن 9.3. أما مطحنة الكرات، فتعتمد على تأثير الكرات الفولاذية داخل الأسطوانة لسحق المواد، وهي قادرة على معالجة المواد الأكثر صلابة وذات الكشط العالي، وغالبًا ما تُستخدم في عملية الطحن الرطب (المطحنة المائية).

كم مرة يجب تشحيم مجموعة أسطوانات الطحن؟
يجب خفق الزبدة الصناعية المقاومة للحرارة العالية مرة واحدة في كل نوبة عمل (من 8 إلى 12 ساعة). يعمل محمل الأسطوانة الطاحنة في ظل درجات حرارة مرتفعة للغاية وحمل شعاعي هائل. وبمجرد تلف الزيت، يتوقف المحمل عن العمل فورًا. وقد يؤدي الإغلاق والإصلاح الشامل اللذان يتبعان ذلك إلى خسارة مالية كبيرة.

هل يمكن لطواحين «رايموندز» طحن المواد القابلة للاشتعال (مثل الفحم)؟
يجب إجراء تعديلات احترافية مقاومة للانفجار على مسحوق الفحم المطحون. فالطرازات القياسية لا تحتوي على الإطلاق على نظام غاز خامل وصمام مقاوم للانفجار. وإذا كنت ترغب حقًّا في تجفيف الفحم المسحوق، فيجب عليك استخدام مطحنة فحم خاصة حاصلة على شهادة ATEX لمقاومة الانفجار، وإلا فإن خطر انفجار الغبار سيكون كبيرًا.
